Панели КНС

Сортировать:

Найдено товаров: 13

Наименование	ТУ	Вес (т)	Длина (м)	Ширина (м)	Толщина (м)
ПС1-24-Б1	ТУ5831-010-01300402-2003	3.55	2.98	2.4	0.21
ПС1-36-Б1	ТУ5831-010-01300402-2003	5.55	2.98	3.6	0.25
ПС1-36-Б4	ТУ5831-010-01300402-2003	5.55	2.98	3.6	0.25
ПС1-36-БЗ	ТУ5831-010-01300402-2003	5.55	2.98	3.6	0.25
ПС1-36-БЗ-02	ТУ5831-010-01300402-2003	5.55	2.98	3.6	0.25
ПС1-36-БЗ-04	ТУ5831-010-01300402-2003	5.55	2.98	3.6	0.25
ПС1-36-БЗ-06	ТУ5831-010-01300402-2003	5.55	2.98	3.6	0.25
ПС1-36-БЗ-08	ТУ5831-010-01300402-2003	5.55	2.98	3.6	0.25
ПС1-48-Б3	ТУ5831-010-01300402-2003	7.825	2.98	4.8	0.285
ПС2-36-Б3	ТУ5831-010-01300402-2003	5.175	2.98	3.6	0.25
ПС2-36-Б3а (2,07)	ТУ5831-010-01300402-2003	5.175	2.98	3.6	0.25
ПС2-36-Б4	ТУ5831-010-01300402-2003	5.175	2.98	3.6	0.25
ПС2-48-Б4	ТУ5831-010-01300402-2003	7.525	2.98	4.8	0.285

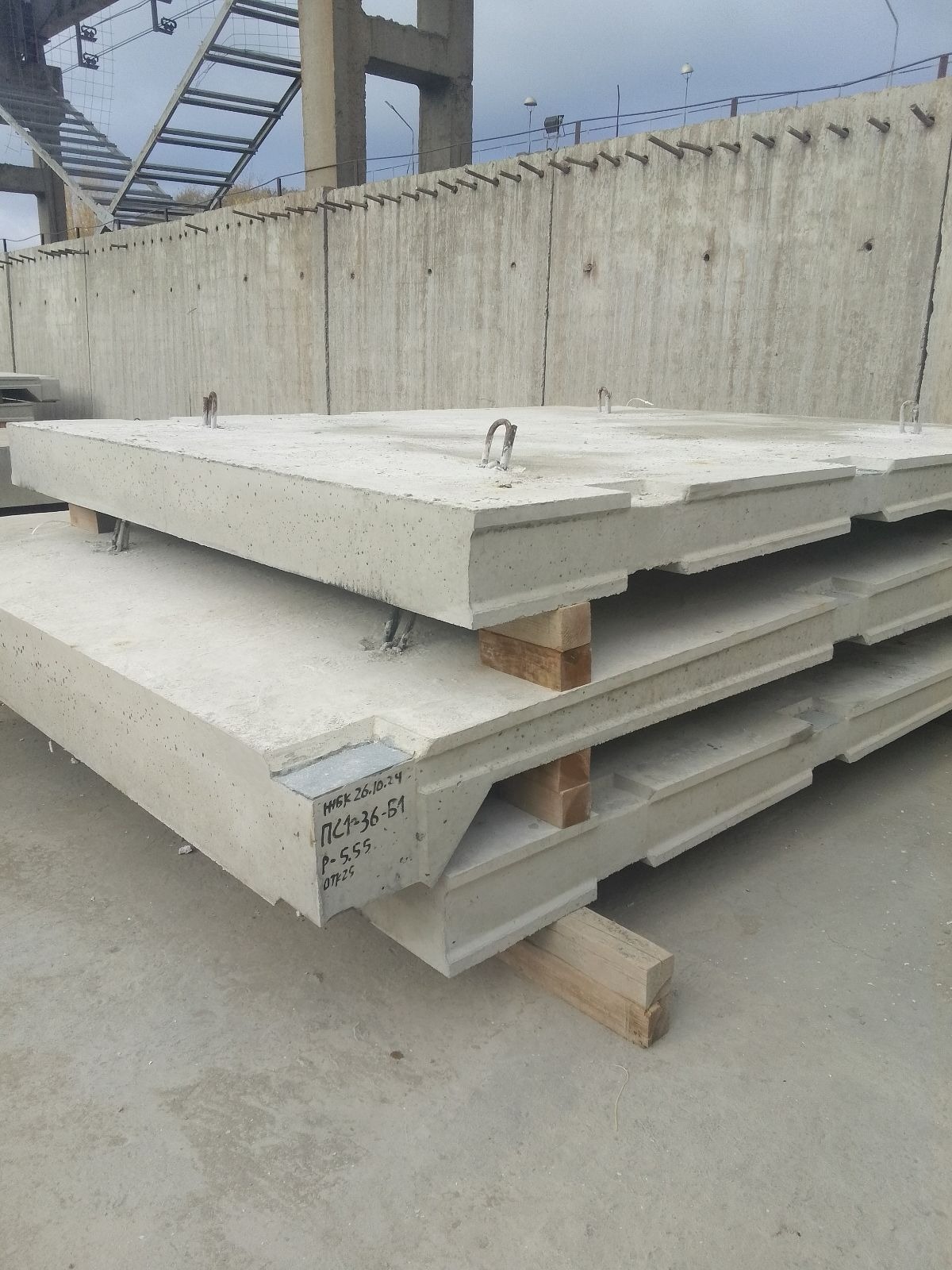

Панели КНС (панели стеновые ПС для конструкций канализационно-насосных станций и прямоугольных ёмкостей) - сборные железобетонные стеновые элементы для сооружений водоснабжения и канализации. Используются для быстрого монтажа резервуаров, камер, КНС и других ёмкостных сооружений - обеспечивают герметичность, прочность и удобство сборки на объекте.

Производство и нормативы

Панели выпускаются по техническим условиям ТУ5831-010-01300402-2003 и по типовому ряду, близкому к сериям изделий для емкостных сооружений. Размеры, масса и конструктивные особенности соответствуют рабочим чертежам и ТУ, используемым изготовителями.

Расшифровка маркировки панелей

Расшифровка маркировки панелей (принятая в каталогах и справочниках):

ПС - панель стеновая (Панель-Стеновая).
1 / 2 - типоразмер / конструктивный ряд панели (ПС1 - с обвязочной балкой; ПС2 - панель без обвязочной балки, рассчитанная на опирание плит покрытия).
24, 36, 48 - высота панели в дециметрах (например, 36 → 3,6 м).
Б - схема работы панели (Б - «балочная»).
цифра после буквы (например, Б1, Б3, Б4) - порядковый индекс несущей способности.

Ассортимент продукции

У нас широкий ассортимент панелей КНС для разнообразных проектов. Среди наиболее востребованных моделей (по частоте появления в каталогах и прайс-листах):

ПС1-24-Б1 (высота 2,4 м) - компактный вариант для небольших камер.
ПС1-36-Б1 / ПС1-36-Б4 (высота 3,6 м) - одна из самых популярных типоразмерных групп.
ПС1-48-Б3 (высота 4,8 м) - для ёмкостей большей высоты.
ПС2-36-Б3 / ПС2-36-Б4 - панели без обвязочной балки (варианты ПС2 для конструкций с опиранием плит покрытия).

Технические характеристики (обобщённо)

Параметр	Значение
Масса	от 3,55 т (ПС1-24-Б1) до 7,825 т (ПС1-48-Б3).
Длина	2,98 м (типовая длина панелей в ряду)
Ширина	от 2,40 м (ПС1-24) до 4,80 м (ПС1-48) - в зависимости от высоты / типоразмера.
Толщина (рабочая)	от 0,21 м до 0,285 м (в зависимости от типа панели и высоты).
Класс бетона	обычно В15–В25 (в зависимости от назначения и требований по коррозионной стойкости).
Назначение по типу	панели для открытых (Б1, Б2) и закрытых (Б3, Б4) ёмкостей; ПС2 - панели без обвязочной балки (опирание плит покрытия).
Нормативный документ / ТУ	ТУ5831-010-01300402-2003 (используется у ряда изготовителей для конкретных серий ПС); маркировка и параметры также согласованы с типовыми сериями изделий для ёмкостных сооружений.

Преимущества панелей КНС

Быстрый монтаж ёмкостных сооружений и камер без трудоёмкого монолитного бетонирования;
Стандартизованные габариты - упрощают проектирование и расчёт монтажных операций;
Различные варианты по несущей способности и конструктивным решениям (панели для открытых / закрытых ёмкостей, панели без обвязочной балки);
Возможность комплектации закладными и отверстиями по проекту.

Заказ и производство

Наш завод ЖБК (Воронеж) изготавливает панели КНС по ТУ 5831-010-01300402-2003 и по индивидуальным чертежам.

При заказе укажите: марку панели (например, ПС1-24-Б1, ПС1-36-Б4, ПС2-36-Б3), требуемый класс бетона, необходимость дополнительных закладных / отверстий и условия эксплуатации (агрессивная среда, требования герметичности).

Мы подготовим рабочие чертежи, согласуем детали, обеспечим контроль качества и доставку на объект.
