Опорные подушки

Сортировать:

Найдено товаров: 11

Наименование	ТУ	Вес (т)	Длина (м)	Ширина (м)	Толщина (м)
ОП1(3.006.1-2.87)	с.3.006.1-2.87	0.01	0.2	0.2	0.09
ОП2(3.006.1-2.87)	с.3.006.1-2.87	0.012	0.2	0.3	0.09
ОП3 (3.006.1-2.87)	с.3.006.1-2.87	0.037	0.4	0.4	0.09
ОП4.4-т	ТУ 5842-013-01300402-2004	0.045	0.38	0.38	0.14
ОП4(3.006.1-2.87)	с.3.006.1-2.87	0.1	0.5	0.5	0.14
ОП5.2-т	ТУ 5842-013-01300402-2004	0.045	0.51	0.25	0.14
ОП5.4-т	ТУ 5842-013-01300402-2004	0.067	0.51	0.38	0.14
ОП5(3.006.1-2.87)	с.3.006.1-2.87	0.125	0.55	0.65	0.14
ОП6.2-т	ТУ 5842-013-01300402-2004	0.087	0.64	0.25	0.22
ОП6.4-т	ТУ 5842-013-01300402-2004	0.132	0.64	0.38	0.22
ОП6(3.006.1-2.87)	с.3.006.1-2.87	0.175	0.65	0.75	0.14

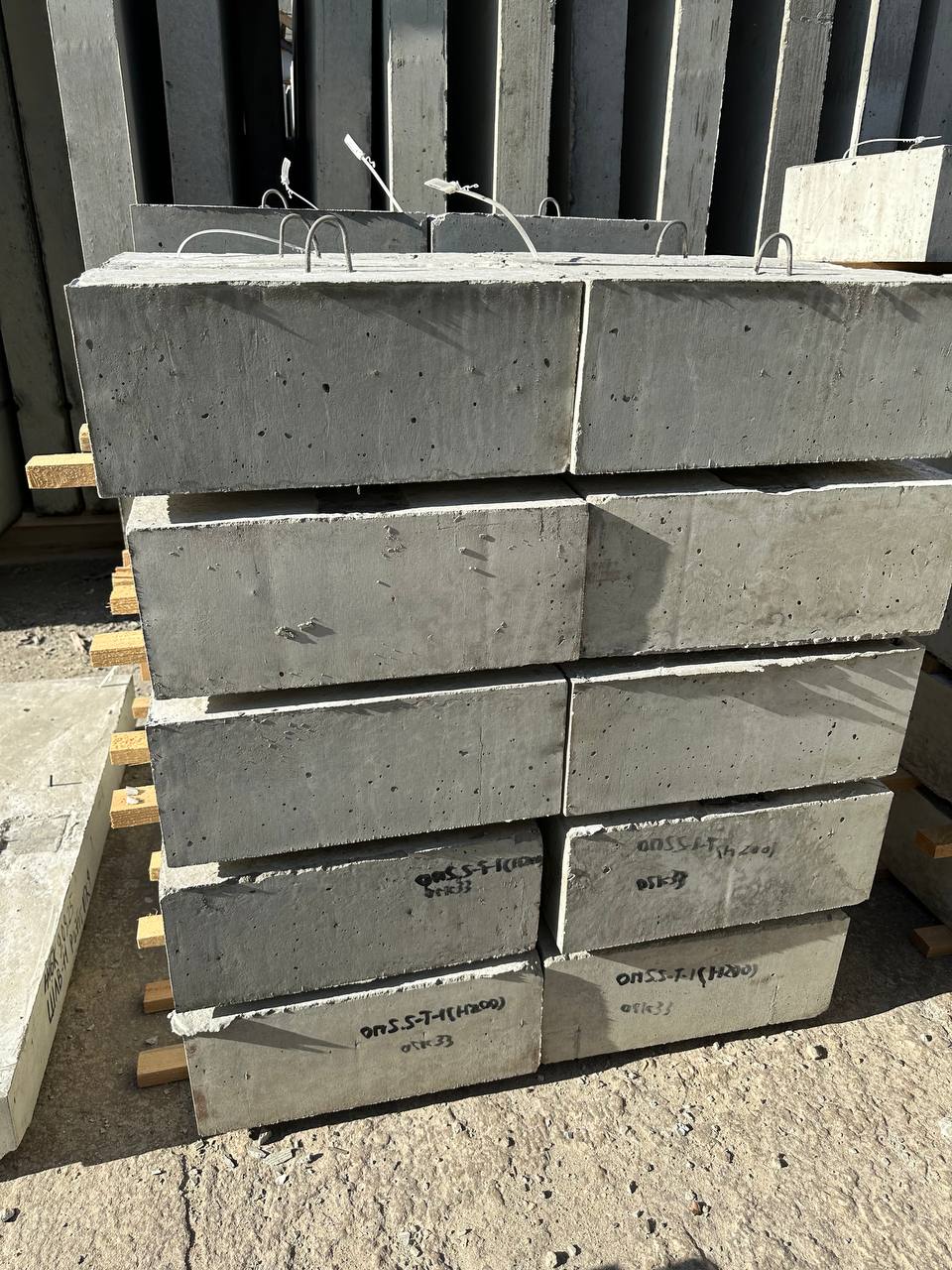

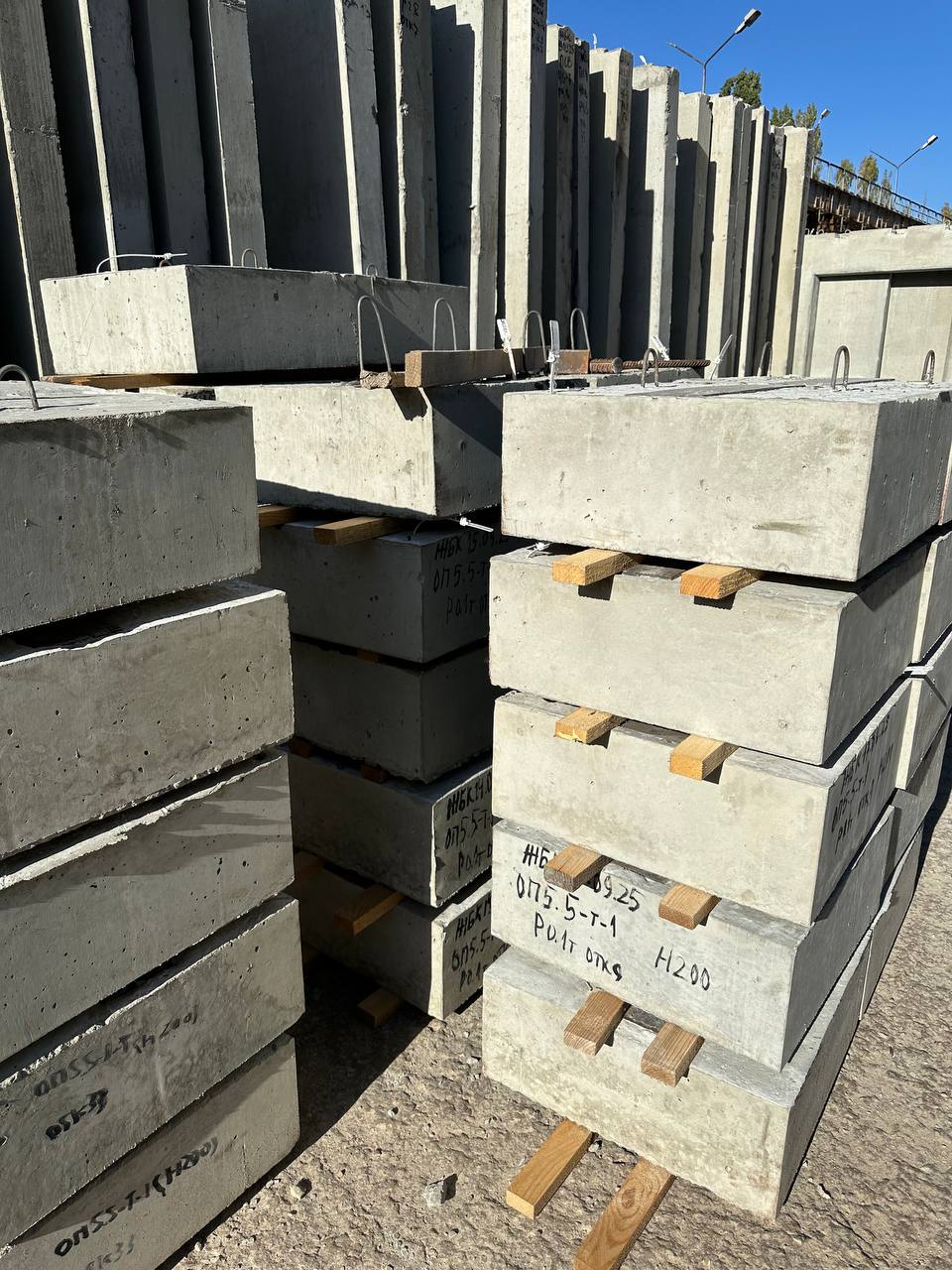

Опорные подушки - сборные железобетонные элементы, предназначенные для опирания подвижных опор трубопроводов, передачи нагрузок от элементов каналов, выравнивания и поддержки узлов обустройства коммуникаций. Они служат промежуточным звеном между трубой/опорой и основанием конструкции, обеспечивая устойчивость и распределение нагрузки.

Производство и нормативы

Опорные подушки типично изготовляются в рамках серии 3.006.1-2.87 (Выпуск 2), серия 1.225-2, в которой предусмотрены рабочие чертежи плит, опорных подушек и элементов инженерных каналов.

Изделие серии 3.006.1-2/87 применяется для опор под подвижные опоры трубопроводов и плоские подкладки под стыки сборных элементов каналов. Опорные подушки обычно изготавливаются из тяжёлого бетона класса В15, водонепроницаемость имеют W4, а морозостойкость F100.

Маркировка опорных подушек

Маркировка опорных подушек обычно включает:

Буквы ОП - «Опорная Подушка»
Цифра - порядковый номер типоразмера (например, ОП1, ОП2, ОП6 и т.д.)

Например, ОП1 (0,2 × 0,2 × 0,09 м) - первая типовая подушка серии 3.006.1-2.87.

Ассортимент продукции

У нас широкий ассортимент опорных подушек разных размеров и типов. Среди часто применяемых моделей:

ОП1 (3.006.1-2.87) - компактный вариант 0,2 × 0,2 × 0,09 м
ОП3 (3.006.1-2.87) - средний размер 0,4 × 0,4 × 0,09 м
ОП5 (3.006.1-2.87) - более крупный размер 0,55 × 0,65 × 0,14 м
ОП6 (3.006.1-2.87) - вариант 0,65 × 0,75 × 0,14 м
ОП4.4-т (ТУ 5842-013-01300402-2004) - модификация с другими габаритами

Технические характеристики (обобщённо)

Параметр	Значение
Масса	от 0,01 т до 0,175 т
Длина	от 0,20 м до 0,65 м
Ширина	от 0,20 м до 0,75 м
Толщина (высота подушки)	от 0,09 м до 0,22 м
Класс бетона	В15
Арматура / конструкция	арматура по серии 3.006.1-2.87, металлические закладные под трубы / крепления можно предусматривать по проекту
Нормативный документ / серия	Серия 3.006.1-2.87 (рабочие чертежи опорных подушек)

Преимущества опорных подушек

Надёжная опора для подвижных опор трубопроводов и узлов коммутации;
Стандартизированные размеры, облегчающие проектирование и укладку;
Возможность модификаций по ТУ (облегченные, усиленные, специальные конфигурации);
Простота монтажа - готовые элементы, минимальная подготовка на объекте.

Заказ и производство

Наш завод готов изготовить опорные подушки по серии 3.006.1-2.87 и по индивидуальным чертежам, включая модификации по ТУ (например, версии с «-т»).

При заказе укажите марки подушек (например, ОП1, ОП3, ОП5, ОП6, ОП4.4-т и др.), размеры, класс бетона, нагрузки и, если нужно, наличие закладных элементов.

Мы подготовим рабочие чертежи, согласуем детали, обеспечим контроль качества и доставку изделий на объект.
