Лотковые элементы

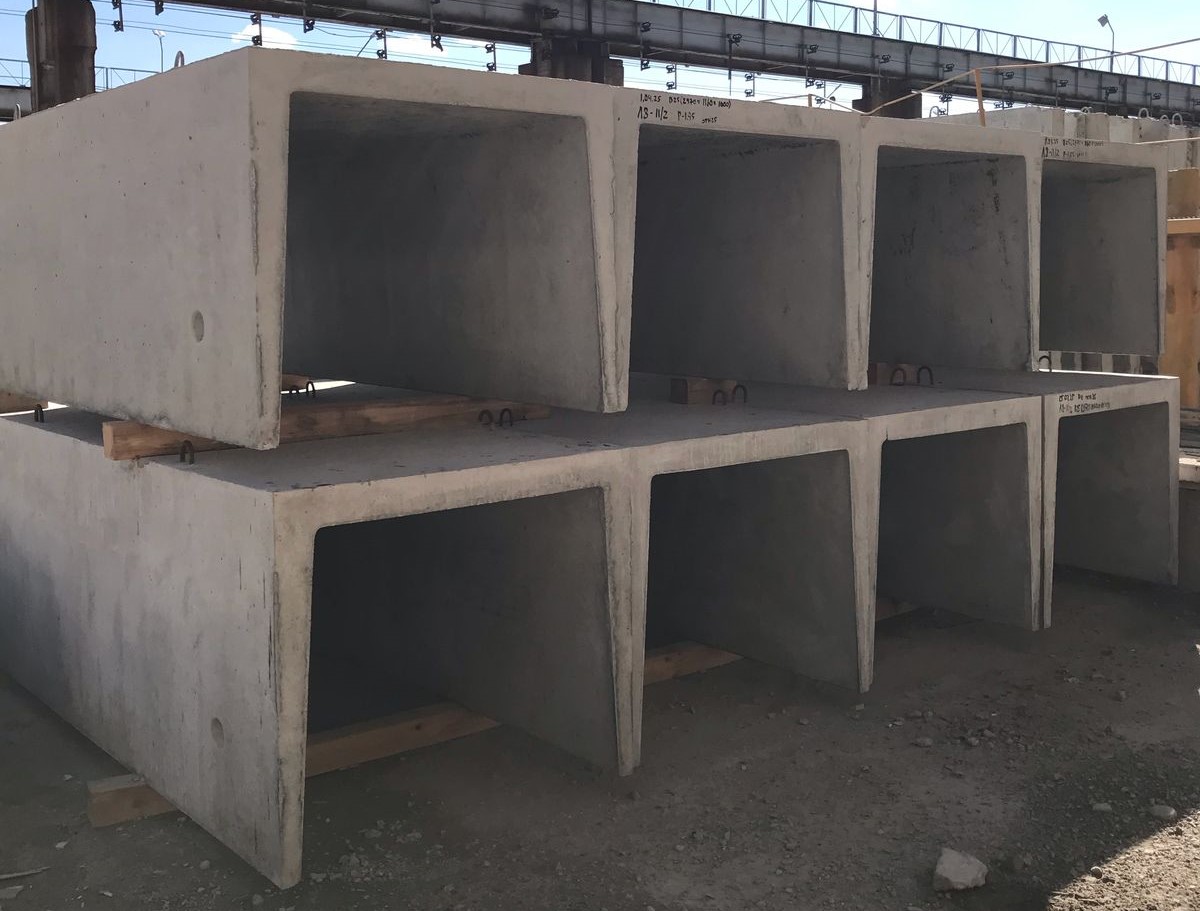

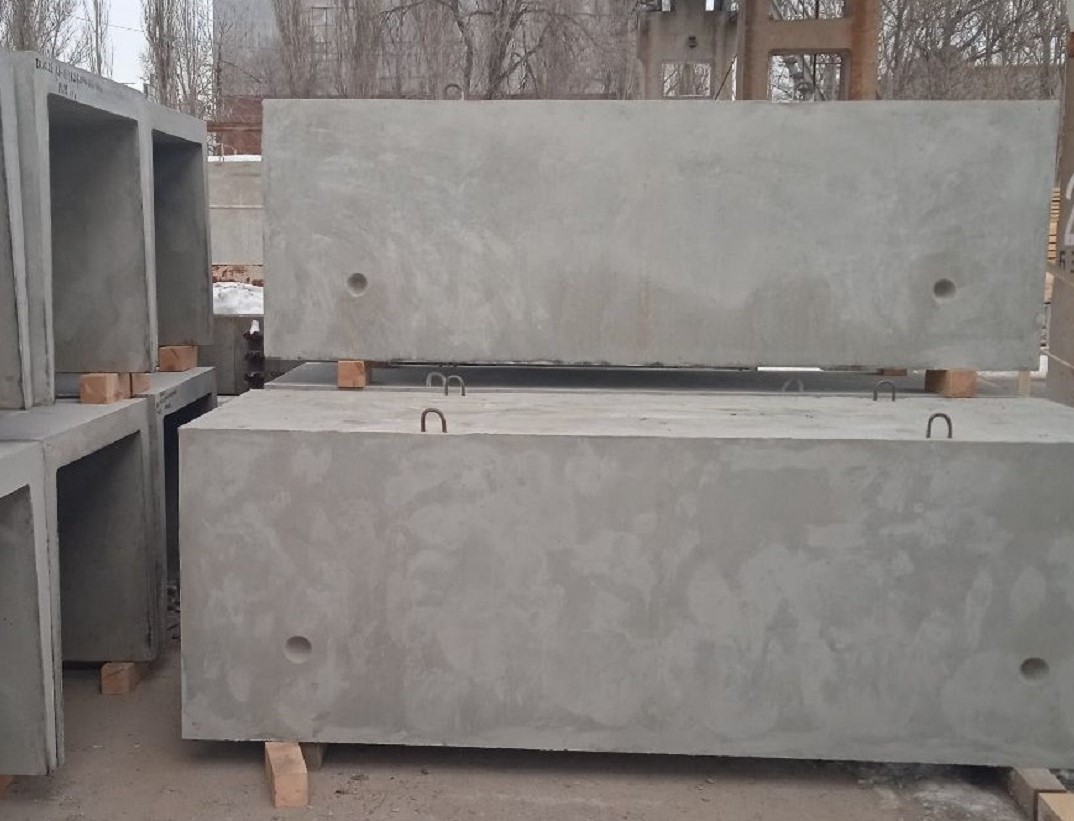

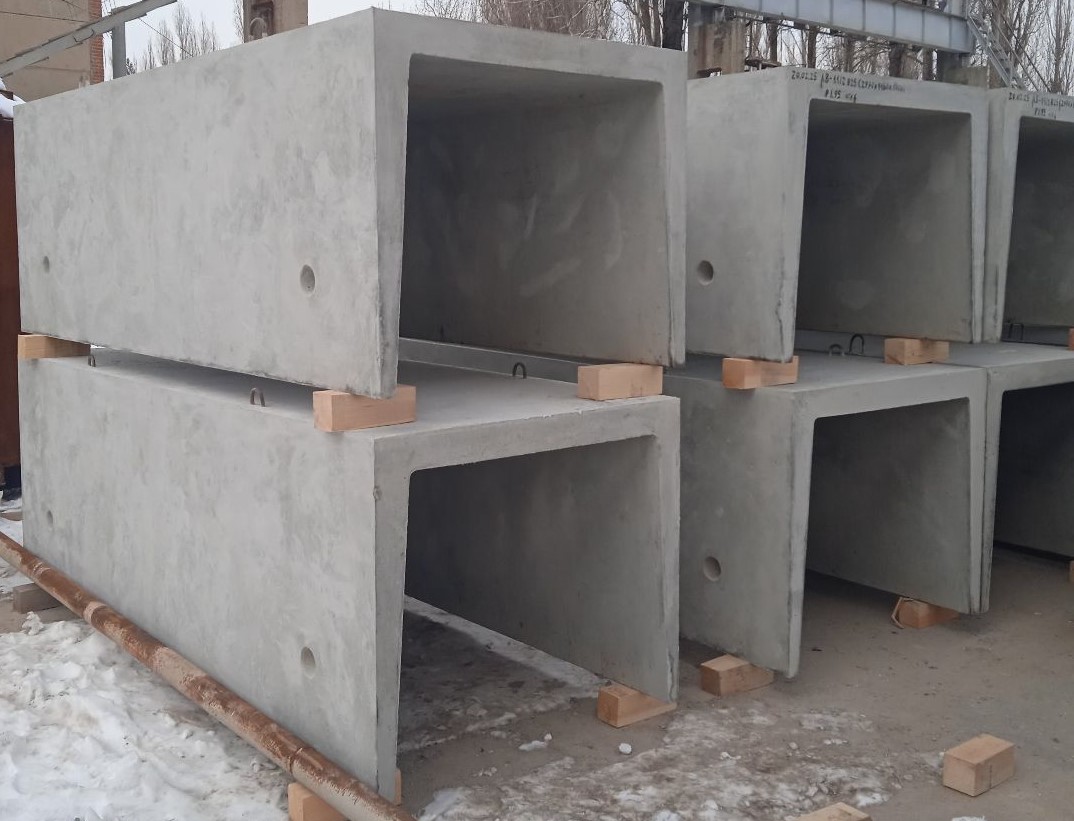

Лотковые элементы - сборные железобетонные изделия (лотки, угловые лотки, доборные элементы и др.), применяемые для устройства подземных каналов, туннелей и коммуникационных трасс, через которые проходят трубопроводы, кабели, технологические сети и др.

Они позволяют создавать канализационные, кабельные, теплотрассные трассы с защитой и удобством обслуживания.

Производство и нормативы

Типовой нормативной серией для лотковых элементов является 3.006.1-2.87 - «Сборные железобетонные каналы и тоннели из лотковых элементов». В этой серии приведены рабочие чертежи лотков, канальных узлов, плит, закладных изделий и др.

Маркировка в этой серии предусматривает буквенные и цифровые обозначения элементов:

• Буквы обозначают тип элемента: «Л» - лоток, «Лу» - угловой лоток, «Ло» - лоток с отверстием, «П», «ПТ», «ПО» - плиты и пр.
• Первая цифра после букв - порядковый номер элемента (например, Л6, Л11 и др.)
• Число после тире - значение вертикальной равномерно распределённой нагрузки (например, «-8»)
• Индекс «д» добавляется к доборным элементам (например, Л6д-8)
• У элементов углового характера (зеркальное расположение) может быть добавлена буква «н».

Элементы проектируются на основе СНиП, расчётов на прочность, требований по бетонным конструкциям, защите арматуры и т.д.

Ассортимент продукции

У нас широкий ассортимент лотковых элементов, охватывающий прямые, угловые и доборные виды.

Среди наиболее востребованных моделей:

• Л15-8 (L = 2,98 м) - один из стандартных прямых лотков
• Л6-8 (L = 2,98 м) - компактный вариант
• Л7-8 (L = 2,98 м) - средний по габариту
• ЛК300.60.45-1 - лоток узкого сечения
• Лу8-8н (L = 2,98 м) - угловой доборный элемент

Технические характеристики (обобщённо)

Преимущества лотковых элементов

• Универсальность - применяются для прокладки коммуникаций различного назначения
• Стандартизированные серии - облегчают проектирование и подбор
• Возможность комбинирования прямых, угловых и доборных элементов
• Сборный монтаж - сокращение времени работ на объекте
• Надёжность и долговечность при соответствующем качестве бетона и арматуры

Заказ и производство

Наш завод ЖБК в Воронеже готов изготовить лотковые элементы по серии 3.006.1-2.87 и по индивидуальным чертежам. При заказе желательно указать:

• марку / тип элемента (например, Л15-8, Л6-8, ЛК300.60.45-1, Лу8-8н и др.)
• габаритные размеры (длина, ширина, высота)
• класс бетона и требования к армированию
• виды нагрузок и условия эксплуатации

Мы подготовим рабочие чертежи, согласуем детали, обеспечим контроль качества и доставку элементов на объект.
